钢板仓储料系统的结构设计与运行控制技术

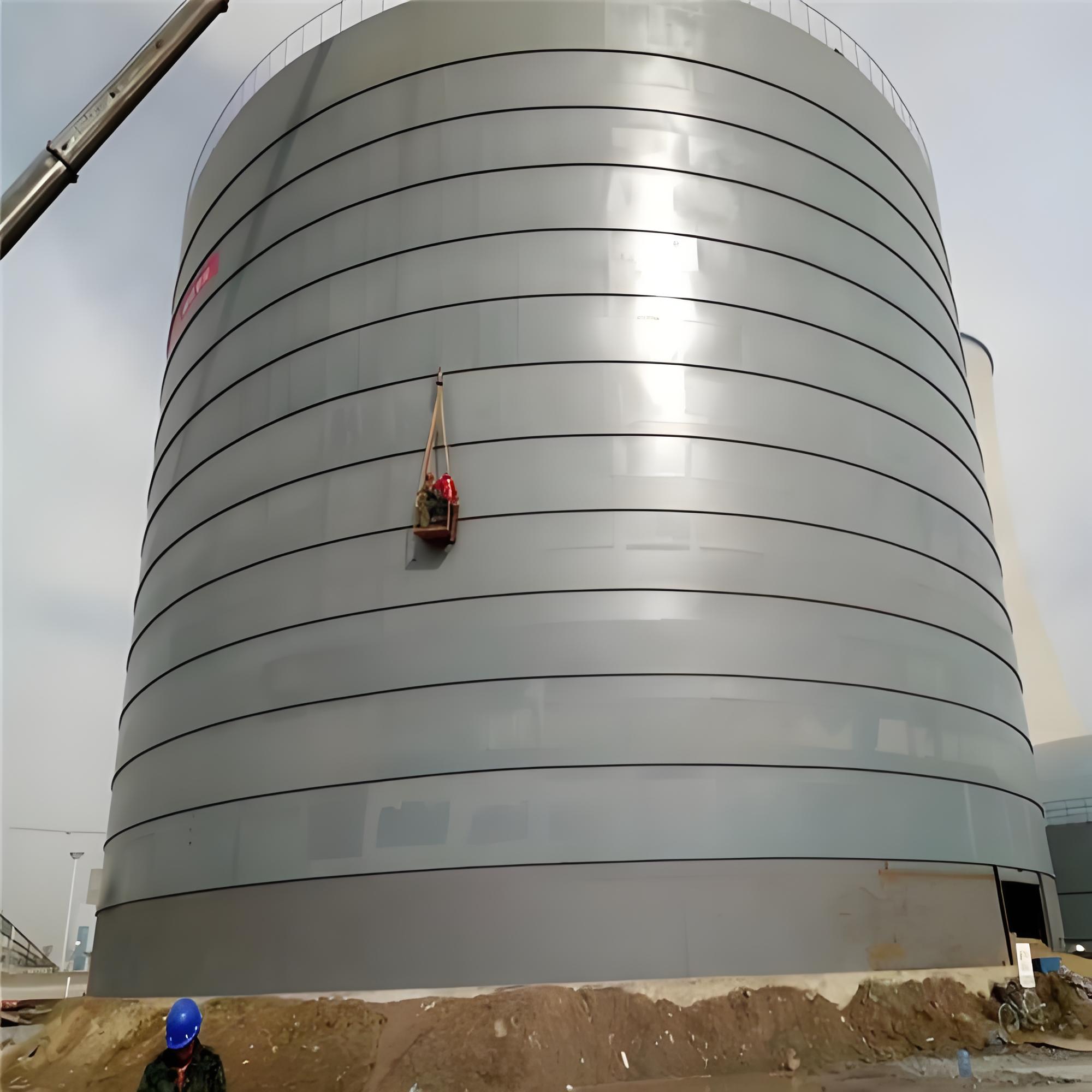

1. 技术论述 钢板仓是散装粉体、颗粒物料及块状物料的重要储存设备，广泛应用于水泥、熟料、粉煤灰、矿粉、钢渣粉、石灰石粉及其他工业散料储存系统。 与普通建筑结构不同，钢板仓在运行过程中不仅承受自身重量和固定设备荷载，还需要承受物料装填、储存、卸料过程中产生的复杂作用力。因此，钢板仓的技术设计不能仅考虑仓体强度，还需要结合物料性质、仓型参数、储存容量、进出料方式及运行工况进行系统设计。 对于大容量钢板仓而言，合理的结构设计和物料流动控制，是保证钢板仓安全、稳定、高效运行的关键。 2. 储料工况是钢板仓设计的重要基础 不同物料在钢板仓内部表现出的流动特性存在明显差异。 例如，水泥、粉煤灰和矿粉属于典型粉体物料，其流动性容易受到含水率、颗粒级配、储存时间及温度变化影响；钢渣粉、熟料等物料则可能具有较高的堆积密度和较大的冲击作用。 因此，在钢板仓设计阶段，需要重点确定以下参数： * 物料名称及物料性质 * 堆积密度 * 内摩擦角 * 壁面摩擦特性 * 物料含水率 * 储存温度 * 最大储存量 * 进料流量 * 出料流量 * 物料最大粒径 * 设计储存时间 这些参数将直接影响仓体直径、仓体高度、仓底形式、仓壁板厚、加强筋布置以及卸料系统的设计。 因此，钢板仓并不是简单按照储存吨位进行尺寸放大，而是需要根据具体物料建立相应的设计模型。 3. 仓体结构的受力特点 钢板仓在储料状态下，其主要受力来源包括： ① 物料产生的水平压力 物料储存在仓内后，会对仓壁产生持续的侧向压力。随着储料深度增加，仓壁受力状态发生变化。 ② 物料产生的竖向作用 储料重量通过物料与仓壁之间的摩擦作用以及仓底结构共同传递至基础。 ③ 装料冲击作用 高速进料或者物料从较高位置落入仓内时，可能形成局部冲击荷载，需要在进料区域进行针对性设计。 ④ 卸料过程产生的附加作用 钢板仓卸料时，仓内物料的应力状态会发生变化，局部区域可能出现不均匀受力，因此结构设计需要考虑不同运行阶段的组合工况。 ⑤ 风荷载及地震作用 对于高径比较大的钢板仓，风荷载和地震作用对仓体整体稳定性具有重要影响，尤其是空仓状态下，风荷载可能成为控制性工况之一。 4. 钢板仓壁板与加强系统 钢板仓仓壁通常由多圈钢板组合形成，通过合理的板厚和加强构件共同承担运行荷载。 对于大容量筒钢板仓，为了控制钢板厚度、提高结构稳定性，可采用仓壁加强筋、环向加强构件及局部加强结构等形式。 加强构件的主要作用包括： * 提高仓壁局部稳定性； * 降低钢板局部屈曲风险； * 改善仓壁受力状态； * 控制仓体变形； * 提高整体结构刚度。 在实际设计中，应根据钢板仓直径、仓体高度、钢材性能以及计算荷载确定加强构件的规格和间距，而不能简单采用统一规格。 对于大型钢板仓，还需要重点控制仓壁圆度、节点连接质量以及现场安装精度。 5. 仓底结构与卸料系统 钢板仓的仓底不仅承担储料重量，同时决定物料能否顺畅排出。 根据储存物料和工艺要求，钢板仓可采用不同的仓底形式，包括： * 锥底结构； * 平底结构； * 多出口仓底； * 充气卸料仓底； * 机械辅助卸料结构； * 气力输送配套卸料系统。 对于水泥、粉煤灰、矿粉等粉体物料，单纯依靠物料自身重力并不一定能够实现稳定卸料。 因此，在仓底设计时，需要综合考虑： 物料流动性 + 仓底角度 + 出料口尺寸 + 充气方式 + 出料设备能力。 合理的仓底结构能够减少物料残留，降低架桥和结拱发生的概率，同时提高有效储量。
